Ürün ayrıntıları:
|
| Yay Malzemesi: | Paslanmaz çelik | Özellikleri: | Yüksek güvenilirlik, Kolay kurulum, Düşük bakım |
|---|---|---|---|
| Sızdırmazlık Yüzleri: | Silikon Karbid, Volfram Karbid | Çalışma koşulları: | Aşındırıcı, Aşındırıcı, Yüksek Sıcaklık |
| Malzeme: | TC/TC/VİTON | Sertifikalar: | ISO 9001, ISO 14001, OHSAS 18001 |
| Türü: | Tek Mekanik salmastra | Sıcaklık aralığı: | 200°C'ye kadar |
| Hız: | 3600 RPM'ye kadar | Boyut: | 20mm, 25mm, 30mm, 35mm, 40mm |
| Basınç aralığı: | 25 bara kadar | İkincil Mühürler: | Nitril, EPDM, Fkm |
| Uygulama: | Pompalar | Hız sınırı: | 3600 RPM'ye kadar |
| mil çapı: | 150 mm'ye kadar | İkincil mühürleme: | O-ring, |
| ENDÜSTRİ: | Su ve Atıksu, Madencilik, Kimya, Petrol ve Gaz | Mühür Yüzleri: | TC/TC/VİTON |
| Vurgulamak: | Flygt elastomer mekanik mühürleme,3102 elastomer mekanik mühürleme,Fkm mekanik mühürleme 40 mm |
||
- Hayır.
Uygulama su pompası modeli eşleştirme tablosu
| Flygt Pompa Modeli | Çubuk Boyutu | Yukarı mühür | Alt Mühür |
| 3085-091,3085-120,3085-170,3085-171,3085-181,3085-280,3082-290,3085-890 | 20 mm | FS-G-U20 | FS-G-L20 veya FS-H-L20 |
| 3101 | 28 mm | FS-B-U28 | FS-B-L28 |

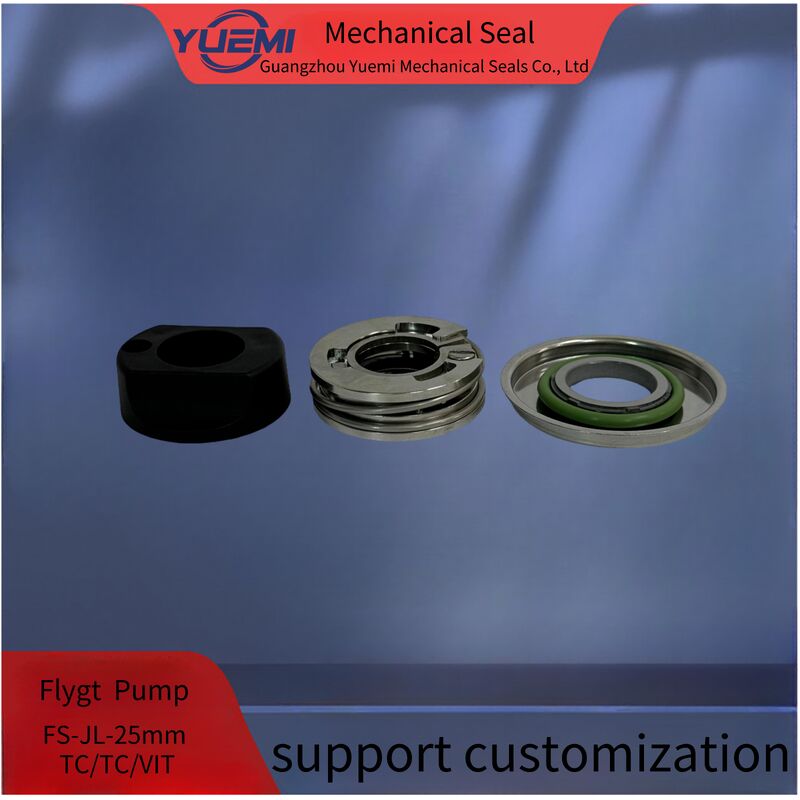

| 3102 | 25 mm | FS-J-U25 | FS-J-L25 |
| 3126-90,3126-180 | 35 mm | FS-K-U35 | FS-K-L35 |
| 3126-91,3126-280,3126-290 | 35 mm | FS-K-U35 | FS-M-L35 |
| 3126-181,3127 | 35 mm | FS-M-U35 | FS-M-L35 |
| 3140,3152 | 45 mm | FS-O-U45 | FS-O-L45 |
| 3170,3201 | 60 mm | FS-Q-U60 | FS-Q-L60 |
| 3200 | 60 mm | FS-P-U60 | FS-P-L60 |
| 3230,3300-91,3300-181,3300-280,3300-980,3305 | 90mm | FS-S-U90 | FS-S-L90 |
| 3310,3311,3312,3350,3351 | 90mm~120mm | FS-S-U90 | FS-T-L120 |
| 3355,3356,3357 | 90mm | FS-S-U90 | FS-S-L90 |
| 3500,3501,3530,3531,3600,3601,3602 | 90mm~120mm | FS-S-U90 | FS-T-L120 |
| 4351,4352,4400 | 20 mm | FS-G-U20 | FS-H-L20 |
| 4410,4430 | 60 mm | / | FS-Q-L60 |
| 4440,5530 | 35 mm | FS-M-U35 | FS-M-L35 |
| 4650,4660 | 45 mm | FS-O-U45 | FS-O-L45 |
| 4670,4680,7045 | 60 mm | FS-Q-U60 | FS-Q-L60 |
| 7050,7051,7055,7060,7061,7076,7556 | 90mm | FS-S-U90 | FS-S-L90 |
| 7080,7115 | 90mm~80mm/90mm~120mm | FS-S-U90 | FS-S-L80/FS-T-L120 |
| 7570,7585 | 90mm~120mm | FS-S-U90 | FS-T-L120 |
| Grindex Maior, Master, Matador, Midi, Minette, Salvador. | 25mm~24mm | FS-Z-U25 | FS-Z-L24 |
| Grindex Maxi | 45 mm | FS-O-U45 | FS-N-L45 |
| Hazır modeller 4 8 12&16 | 15 mm | FS-D-U15 | / |
| Hazır 24. | 20 mm | FS-A-U20 | FS-A-L20 |
| Hazır 90 | 28 mm | FS-I-U28 | FS-I-L28 |
| Steaty 7 | 20 mm | FS-G-U20 | FS-G-L20 |
| 600 | 60 mm | FS-Q-U60 | FS-Q-L60 |
| 605,615,665,670,680 | 90-80 mm | FS-S-U90 | FS-S-L80 |
| 705,715,720,721,735,745,760,765,770,775 | 90mm~80mm/90mm~120mm | FS-S-U90 | FS-S-L80/FS-T-L120 |
| 820,840,841,860,880,881,900 | 90mm~80mm/90mm~120mm | FS-S-U90 | FS-S-L80/FS-T-L120 |
| 2004,2008,2012,2016 | 15 mm | FS-D-U15 | |
| 2024 | 20 mm | FS-A-U20 | FS-A-L20 |
| 2050,2052 | 15 mm | FS-D-U15 | / |
| 2060 | 20 mm | FS-G-U20 | FS-G-L20 |
| 2066 | 20 mm | FS-A-U20 | FS-A-L20 |
| 2070 | 22 mm | FS-E-U22 | FS-E-L22 |
| 2071 | 22 mm | FS-E-U22 | FS-E-L22 |
| 2075 | 20 mm | FS-A-U20 | FS-A-L20 |
| 2082209021252140 | 28 mm | FS-I-U28 | FS-I-L28 |
| - Evet.2084,2135 | 35 mm | FS-K-U35 | FS-K-L35 |
| 2101 | 20 mm | FS-A-U20 | FS-A-L20 |
| 2102-40 | 22 mm | FS-E-U22 | FS-E-L22 |
| 2151-10 | 35 mm | FS-K-U35 | FS-K-L35 |
| 2151-11,2151-50 | 35 mm | FS-K-U35 | FS-L-L35 |
| 2201-10,2201-320,2201-430,2201-480 | 45mm~35mm | FS-O-U45 | FS-K-L35 |
| 2201-590,2201-690 | 45 mm | FS-O-U45 | FS-O-L45 |
| 2201-11HT veya MT | 45 mm | FS-N-U45 | FS-N-L45 |
| 2201-11LT | 45 mm | FS-O-U45 | FS-N-L45 |
| 2250,2290 | 60 mm | FS-P-U60 | FS-P-L60 |
| 2400 | 60 mm | FS-R-U60 | FS-R-L60 |
| 3041-281 | 20 mm | FS-G-U20 | FS-G-L20 |
| 3057 | 20 mm | FS-G-U20 | FS-H-L20 |
| 3057-180,3060 | 20 mm | FS-G-U20 | FS-G-L20 |
| 3065 | 20 mm | FS-A-U20 | FS-A-L20 |
| 3067-170,3067-250,3068 | 20 mm | FS-G-U20 | FS-G-L20 |
| 3080 | 20 mm | FS-A-U20 | FS-A-L20 |
| 3082 | 22 mm | FS-E-U22 | FS-E-L22 |
| Sıcaklık | 30°C~180°C |
| basınç | ≤1.2Mp a |
| Hız | ≤10m/s |
| Döner mühür yüzü | TC |
| Dümdüz mühür yüzü | TC |
| Lastik parçaları | NBR/EPDM/Fkm |
| Diğer Parçalar | SUS304/SUS316 |
| Teknik parametreler | Spesifikasyon |
|---|---|
| Hız | 3600 rpm'e kadar |
| Uygulama | Pompalar |
| Uzun ömürlülük | Çok Kalıcı |
| Kurulum | Kolayca Değiştirilir |
| Basınç aralığı | 10 bar'a kadar |
| Sıcaklık aralığı | 180°C'ye kadar |
| Malzeme | Paslanmaz çelik |
| İkincil mühürleme | O-ring |
| Uyumluluk | Çoğu Flygt pompasına uyabilir. |
| Mühür yüzleri | Karbon Karşısında Seramik |
Hazırlama:
1. Çaprağının dış çapı +-0.05mm toleransın içinde
2. Çukur boşluğu <0,1 mm
3Çubuk ucundaki yüzer <0,13 mm
4, O yüzüğünün üzerindeki şaftta keskin kenarlar yok
Not:
Kurulum sırasında, o yüzüğü kazımayın veya hasar vermeyin. Eğer bir şey hasar görürse, lütfen yeni bir tane almak için bizimle iletişime geçin.
Yapılarda kurulum:
1. Kartoş mühürünün tüm seti temizlenir ve satmadan önce sızıntı denemesinden tam olarak geçilir.Zarar görmemek için, parçaları çözmeyin ve tamir etmeden önce tekrar temizlemeyin.
2 Sütun ve ocağı arasındaki yerleştirme mesafesi dl h6 0.8, ve şaftın sonunda ön giriş olmalı. Vuruş pozisyonundaki şaftın dış çapı 01 0.2mm daha küçük olmalı, vida aşırı sıkışmaya karşı dayanmalı. Şaftı yağla yağlayın
3Patronun mühürünü pompa odasına yerleştir ve sonra:
A: Flanşın dört vida boğazını sıkılaştırarak, orta kesimin üstteki "G" deliğe girmesini sağlar.
B: Dört vida daha sıkı ayarlayın ve ocağın kolunu ocağın üzerine koyun.
C: Dört ölçüm levhasını çıkarın. Lütfen onları saklayın ve gelecekte kurulum ve
Çıkar.
D: Sıkışım ısısını ve sıvıyı akıtmak için orta lead_in borusunu "G" deliği ile bağlayın.
Pompa çalışırken mühürleme odasını akıtmak.
Not:
Montajı tamamlamak için, rotasyonları kontrol etmek için şaftı elle döndürdü.
