Ürün ayrıntıları:
|
| pompa: | GRUNDFOS POMPASI | mil çapı: | 12mm 16mm |
|---|---|---|---|
| İkincil mühürleme: | NBR/EPDM/VİTON | Malzeme: | Karbon, Seramik, NBR |
| Kaynağı: | Guangzhou, Çin | Kurulum: | Kurulumu kolay |
| Vurgulamak: | 10k27 Grundfos Pompa Mekanik Mühür,G3 Grundfos Pompa Mekanik Mühür,16mm 10k27 mekanik mühür |
||

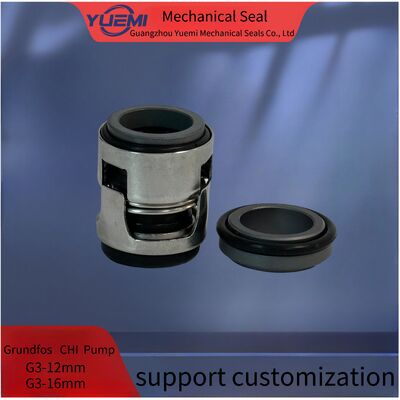

10k27 Grundfos Pompa Mekanik Dükkan G3-12mm CHI 2/4 G3-16mm
Mekanik Çaplı Mühürlü BQQEBUBE 12mm TP NP dalgıç pompası için
CH,CHI,CHE,CRK,SPK,TP,AP serisi pompalarında yaygın olarak kullanılır
CR,CRN,NK,TP serisi pompası
LM(D)/LP(D),NM/NP,DNM serisi pompası
Ve bizim mühürümüz orijinal mührün yerini alabilir.
Mühürlerimiz DIN24960.ISO3069,EN12756.AP1628 standartlarına sıkı sıkıya uyduğumuz için yüksek nitelikli.
Eğer mühür ihtiyacınız olan değilse, bizimle iletişime geçin ve bize pompanızın modelini veya çizimini, malzemeyi, asmanın boyutunu teklif için bildirin.
Ne size tavsiyede bulunacak ve size uygun bir teklif verecek.
Mekanik mühürler.
Özel ürünler ve OEM hoş geldin.
Fabrika fiyatı, yüksek kalite, hızlı teslimat ve en iyi hizmetleri sunuyoruz.
Uygulama su pompası modeli eşleştirme tablosu
|
Mühür boyutu d(mm) |
d3 | d6 | d7 | 11 | 13 |
|
12 16 |
22 26 |
19 23 |
23 27 |
39.0 39.0 |
7.6 8.7 |
Teknik parametreler
| Sıcaklık | -30°C~+150°C |
| basınç | ≤0.3Mp a |
| Hız | ≤4500r/min |
| Orta | Temiz su |
Malzemeler
| Döner halka |
SiC/TC |
| Durağan Yüzük |
Karbon/SiC/TC |
| Bahar | SUS304/SUS316 |
| Sabit Koltuk | SUS304/SUS316 |
| İkincil mühür |
NBR/EPDM/Fkm |
| Döner halka tutucu | SUS304/SUS316 |
Hazırlama:
1. Çaprağının dış çapı +-0.05mm toleransın içinde
2. Çukur boşluğu <0,1 mm
3Çubuk ucundaki yüzer <0,13 mm
4, O yüzüğünün üzerindeki şaftta keskin kenarlar yok
Not:
Kurulum sırasında, o yüzüğü kazımayın veya hasar vermeyin. Eğer bir şey hasar görürse, lütfen yeni bir tane almak için bizimle iletişime geçin.
Yapılarda kurulum:
1. Kartoş mühürünün tüm seti temizlenir ve satmadan önce sızıntı denemesinden tam olarak geçilir.Zarar görmemek için, parçaları çözmeyin ve tamir etmeden önce tekrar temizlemeyin.
2 Sütun ve ocağı arasındaki yerleştirme mesafesi dl h6 0.8, ve şaftın sonunda ön giriş olmalı. Vuruş pozisyonundaki şaftın dış çapı 01 0.2mm daha küçük olmalı, vida aşırı sıkışmaya karşı dayanmalı. Şaftı yağla yağlayın
3Patronun mühürünü pompa odasına yerleştir ve sonra:
A: Flanşın dört vida boğazını sıkılaştırarak, orta kesimin üstteki "G" deliğe girmesini sağlar.
B: Dört vida daha sıkı ayarlayın ve ocağın kolunu ocağın üzerine koyun.
C: Dört ölçüm levhasını çıkarın. Lütfen onları saklayın ve gelecekte kurulum ve
Çıkar.
D: Sıkışım ısısını ve sıvıyı akıtmak için orta lead_in borusunu "G" deliği ile bağlayın.
Pompa çalışırken mühürleme odasını akıtmak.
Not:
Montajı tamamlamak için, rotasyonları kontrol etmek için şaftı elle döndürdü.
