Ürün ayrıntıları:
|
| iz: | YUEMI | Görev: | Kimyasal Su Pompası |
|---|---|---|---|
| mil çapı: | IMO-22mm | İkincil mühürleme: | Fkm CA SIC |
| Türü: | Deniz Kutusu Mühürleri | ||
| Vurgulamak: | IMO mekanik mühür 22 mm,FKM mekanik mühürleme 22mm,FKM tek mekanik mühürleme |
||
ACE ACG serisi

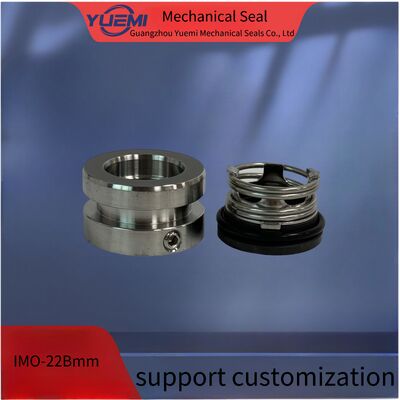

Imo pompası mekanik mühür parçaları-22mm
1. IMO ACE025L3 pompası mekanik şaft mühürü 195C-22mm, Imo 190495 (dalga yayı)
2. IMO-190497 ACE pompası deniz endüstrisi için mekanik mühürleme, Imo 190497 (kolip yay)
3. IMO ACE 3 pompa yedek parçaları şaft mühürü 194030, Imo 194030 (kolip yay)
22mm Lidering AL-NL-22 mekanik mühürleme 190497 IMO Pompa ACE 3 için | ||
Uygulama Şartları | Boyut | Malzeme |
Sıcaklık: Elastomere bağlı olarak -40oC ila 220oC | 22 mm | Yüzü: SS304, SS316. |
Basınç: 25 bar'a kadar | Koltuk: Karbon | |
Hız: 25 m/s'ye kadar | O halkalar: NBR, EPDM, VIT, Aflas, FEP, Kalrez, Chemraz vb. | |
Son Oyun / Aksyal yüzer: ± 1.0mm | Metal parçalar: SS304, SS316, Hastelloy C, AM350 | |
Hazırlama:
1. Çaprağının dış çapı +-0.05mm toleransın içinde
2. Çukur boşluğu <0,1 mm
3Çubuk ucundaki yüzer <0,13 mm
4, O yüzüğünün üzerindeki şaftta keskin kenarlar yok
Not:
Kurulum sırasında, o yüzüğü kazımayın veya hasar vermeyin. Eğer bir şey hasar görürse, lütfen yeni bir tane almak için bizimle iletişime geçin.
Yapılarda kurulum:
1. Kartoş mühürünün tüm seti temizlenir ve satmadan önce sızıntı denemesinden tam olarak geçilir.Zarar görmemek için, parçaları çözmeyin ve tamir etmeden önce tekrar temizlemeyin.
2 Sütun ve ocağı arasındaki yerleştirme mesafesi dl h6 0.8, ve şaftın sonunda ön giriş olmalı. Vuruş pozisyonundaki şaftın dış çapı 01 0.2mm daha küçük olmalı, vida aşırı sıkışmaya karşı dayanmalı. Şaftı yağla yağlayın
3Patronun mühürünü pompa odasına yerleştir ve sonra:
A: Flanşın dört vida boğazını sıkılaştırarak, orta kesimin üstteki "G" deliğe girmesini sağlar.
B: Dört vida daha sıkı ayarlayın ve ocağın kolunu ocağın üzerine koyun.
C: Dört ölçüm levhasını çıkarın. Lütfen onları saklayın ve gelecekte kurulum ve
Çıkar.
D: Sıkışım ısısını ve sıvıyı akıtmak için orta lead_in borusunu "G" deliği ile bağlayın.
Pompa çalışırken mühürleme odasını akıtmak.
Not:
Montajı tamamlamak için, rotasyonları kontrol etmek için şaftı elle döndürdü.
