Ürün ayrıntıları:
|
| Görev: | pompa | Kullanımı: | Dengesiz |
|---|---|---|---|
| mil çapı: | 10mm-70mm | Yapı: | Paralel Yay |
| Standart veya Standart Olmayan: | Standart | Türü: | Tek Yay |
| Vurgulamak: | CA Su pompası mekanik mühürleme,NBR Su pompası mekanik mühür,CE Su pompası mekanik mühürleme |
||
Uygulama su pompası modeli eşleştirme tablosu
| Model | d1 ((mm) | d3 | d6 | d7 | 11 | 13 |
| 560A-10 | 10 | 23.5 | 16 | 24 | 25 | 7 |
| 560A-11 | 11 | 23.5 | 16 | 24 | 25 | 7 |
| 560A-12 | 12 | 26 | 17 | 26 | 25 | 7 |
| 560A-14 | 14 | 28 | 21 | 28 | 25.5 | 7 |
| 560A-15 | 15 | 30 | 21 | 28 | 29.5 | 7 |
| 560A-16 | 16 | 32 | 22 | 28/32 | 33.5 | 10 |
| 560A-18 | 18 | 32.5 | 25 | 35 | 36.5 | 10 |
| 560A-19 | 19 | 32.5 | 25 | 35 | 36.5 | 10 |
| 560A-20 | 20 | 35.5 | 27 | 38 | 38 | 10 |
| 560A-22 | 22 | 37.5 | 29 | 38/40 | 40.3 | 10 |
| 560A-25 | 25 | 42 | 32 | 44 | 39.3 | 10 |
| 560A-28 | 28 | 47 | 34 | 46 | 40 | 10.0 |
| 560A-30S | 30 | 46 | 35 | 45 | 38.2 | 7.5 |
| 560A-30L | 30 | 48 | 38 | 50 | 40 | 10.0 |
| 560A-32 | 32 | 50 | 40 | 54 | 40 | 10 |
| 560A-35 | 35 | 54.5 | 44 | 58 | 42 | 10 |
| 560A-38 | 38 | 58.5 | 46 | 60 | 42.6 | 10 |
| 560A-40 | 40 | 62.5 | 48 | 64 | 42.6 | 10 |
| 560A-45 | 45 | 66.5 | 52 | 66 | 45 | 10 |
| 560A-50 | 50 | 72.5 | 58 | 72 | 54.6 | 11.5 |
| 560A-55S | 55 | 72 | 60 | 75 | 59.4 | 12 |
| 560A-55L | 55 | 76 | 60 | 78 | 59.8 | 12 |
| 560A-60 | 60 | 80 | 65 | 80 | 63 | 12 |
| 560A-65 | 65 | 85 | 70 | 85 | 64 | 13 |
| 560A-70 | 70 | 92 | 75 | 92 | 60 | 11 |

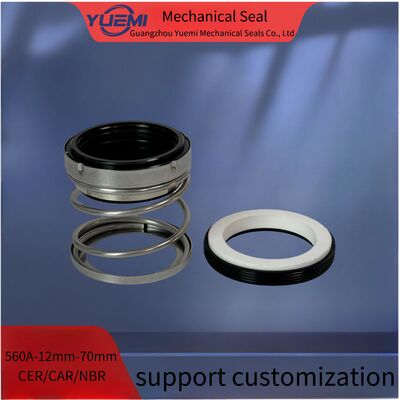

YM560A'daki mekanik mühürleme, büyük seri üretim için tasarlanmış genel amaçlı uygulamalar için idealdir.Tip 560A serisi yaygın olarak santrifugal pompalarda kullanılır, türbin pompaları, kompresörler, sıcak su pompaları ve diğer döner asansör ekipmanları.
Tek ve ealstomer balon mekanik mühürleme
İki yönlü
Kaygan olmayan tasarım yapısı, elastomer balonlar otomatik olarak ana halka aşınmasını telafi eder
YM560B,YM560K,YM560C,YM560A farklı standart çalışma uzunluklarında mevcut olan boyut verilerinde fark gösterir.
Metrik ve inç boyutlarında mevcut
YM560A iki set düzeninde çift yüzlü mekanik mühürler olarak da kullanılabilir
Hazırlama:
1. Çaprağının dış çapı +-0.05mm toleransın içinde
2. Çukur boşluğu <0,1 mm
3Çubuk ucundaki yüzer <0,13 mm
4, O yüzüğünün üzerindeki şaftta keskin kenarlar yok
Not:
Kurulum sırasında, o yüzüğü kazımayın veya hasar vermeyin. Eğer bir şey hasar görürse, lütfen yeni bir tane almak için bizimle iletişime geçin.
Yapılarda kurulum:
1. Kartoş mühürünün tüm seti temizlenir ve satmadan önce sızıntı denemesinden tam olarak geçilir.Zarar görmemek için, parçaları çözmeyin ve tamir etmeden önce tekrar temizlemeyin.
2 Sütun ve ocağı arasındaki yerleştirme mesafesi dl h6 0.8, ve şaftın sonunda ön giriş olmalı. Vuruş pozisyonundaki şaftın dış çapı 01 0.2mm daha küçük olmalı, vida aşırı sıkışmaya karşı dayanmalı. Şaftı yağla yağlayın
3Patronun mühürünü pompa odasına yerleştir ve sonra:
A: Flanşın dört vida boğazını sıkılaştırarak, orta kesimin üstteki "G" deliğe girmesini sağlar.
B: Dört vida daha sıkı ayarlayın ve ocağın kolunu ocağın üzerine koyun.
C: Dört ölçüm levhasını çıkarın. Lütfen onları saklayın ve gelecekte kurulum ve
Çıkar.
D: Sıkışım ısısını ve sıvıyı akıtmak için orta lead_in borusunu "G" deliği ile bağlayın.
Pompa çalışırken mühürleme odasını akıtmak.
Not:
Montajı tamamlamak için, rotasyonları kontrol etmek için şaftı elle döndürdü.
