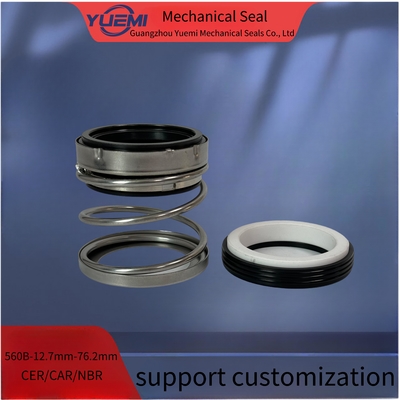

Ürün ayrıntıları:
|
| Türü: | Kauçuk Bellow Seal'lar | Görev: | pompa |
|---|---|---|---|
| Kullanımı: | Dengesiz | mil çapı: | 0.5-3"mm. |
| Yüz: | NBR CA CE | Anahtar kelimeler: | Elastomer Bellow Seal |
| Vurgulamak: | NBR Su pompası mekanik mühür,CA Su pompası mekanik mühürleme,CE Su pompası mekanik mühürleme |
||
Uygulama su pompası modeli eşleştirme tablosu
| Model | d1 ((inç) | d3 | d6 | d7 | 11 | 13 |
| 560B-3/8" | 9.525 | 23.5 | 14.3 | 22.23 | 28.6 | 7.9 |
| 560B-1/2" | 12.700 | 26 | 17.5 | 25.4 | 28.6 | 7.9 |
| 560B-5/8" | 15.875 | 30 | 20.6 | 31.75 | 32.5 | 10.3 |
| 560B-3/4" | 19.050 | 32.5 | 23.8 | 34.93 | 32.5 | 10.3 |
| 560B-7/8" | 22.225 | 37.5 | 27.0 | 38.1 | 34.1 | 10.3 |
| 560B-1" | 25.400 | 44 | 30.2 | 41.28 | 36.5 | 11.1 |
| 560B-1-1/8" | 28.575 | 48 | 33.3 | 44.45 | 38.1 | 11.1 |
| 560B-1-1/4" | 31.750 | 50 | 36.5 | 47.63 | 38.1 | 11.1 |
| 560B-1-3/8" | 34.925 | 54.5 | 39.7 | 50.8 | 39.7 | 11.1 |
| 560B-1-1/2" | 38.100 | 58.5 | 42.9 | 53.98 | 39.7 | 11.1 |
| 560B-1-5/8" | 41.275 | 64 | 46 | 60.33 | 47.6 | 12.7 |
| 560B-1-3/4" | 44.450 | 67 | 49.2 | 63.5 | 47.6 | 12.7 |
| 560B-1-7/8" | 47.625 | 71 | 52.4 | 66.68 | 50.8 | 12.7 |
| 560B-2" | 50.800 | 73.5 | 55.6 | 69.85 | 50.8 | 12.7 |
| 560B-2-1/8" | 53.975 | 75.6 | / | 76.2 | 57.2 | 14.3 |
| 560B-2-1/4" | 57.150 | 80 | 65 | 79.38 | 57.2 | 14.3 |
| 560B-2-3/8" | 60.325 | 79.6 | / | 82.55 | 57.2 | 14.3 |
| 560B-2-1/2" | 63.500 | 84.9 | 70 | 85.73 | 60.3 | 14.3 |
| 560B-2-5/8" | 66.675 | 84.6 | / | 85.725 | 65.1 | 15.9 |
| 560B-2-3/4" | 69.850 | 93 | / | 88.9 | 65.1 | 15.9 |
| 560B-3" | 76.200 | 102 | / | 98.425 | 68.3 | 15.9 |
Çalışma koşulları
| Basınç: ≤0.8Mpa |
| Dönüş hızı: ≤10m/s |
| Sıcaklık:≤-40 ~ 150°C |
| Uygulamalar: |
| Petrol, su ve genel koroziv sıvı. Otomatik soğutma pompalarında, merkezkaç pompalarında, dalgıç pompalarında ve genel endüstriyel pompalarda kullanılır. |
| tasarım özelliği: |
| Sıkışmayan tek bobinli yay kendini hizalama özelliği, çok sayıda özellik ve tasarım için uygun olan fazlalıklı şaftı telafi eder. |
Malzeme:
| 1 | Durağan Yüzük | Seramik/SiC/TC |
| 2 | Döner halka | Karbon/SiC/TC/SUS304 |
| 3 | İkincil mühür | NBR/EPDM/Fkm |
| 4 | Sping&Başka Parçalar | SUS304/SUS316L |
Hazırlama:
1. Çaprağının dış çapı +-0.05mm toleransın içinde
2. Çukur boşluğu <0,1 mm
3Çubuk ucundaki yüzer <0,13 mm
4, O yüzüğünün üzerindeki şaftta keskin kenarlar yok
Not:
Kurulum sırasında, o yüzüğü kazımayın veya hasar vermeyin. Eğer bir şey hasar görürse, lütfen yeni bir tane almak için bizimle iletişime geçin.
Yapılarda kurulum:
1. Kartoş mühürünün tüm seti temizlenir ve satmadan önce sızıntı denemesinden tam olarak geçilir.Zarar görmemek için, parçaları çözmeyin ve tamir etmeden önce tekrar temizlemeyin.
2 Sütun ve ocağı arasındaki yerleştirme mesafesi dl h6 0.8, ve şaftın sonunda ön giriş olmalı. Vuruş pozisyonundaki şaftın dış çapı 01 0.2mm daha küçük olmalı, vida aşırı sıkışmaya karşı dayanmalı. Şaftı yağla yağlayın
3Patronun mühürünü pompa odasına yerleştir ve sonra:
A: Flanşın dört vida boğazını sıkılaştırarak, orta kesimin üstteki "G" deliğe girmesini sağlar.
B: Dört vida daha sıkı ayarlayın ve ocağın kolunu ocağın üzerine koyun.
C: Dört ölçüm levhasını çıkarın. Lütfen onları saklayın ve gelecekte kurulum ve
Çıkar.
D: Sıkışım ısısını ve sıvıyı akıtmak için orta lead_in borusunu "G" deliği ile bağlayın.
Pompa çalışırken mühürleme odasını akıtmak.
Not:
Montajı tamamlamak için, rotasyonları kontrol etmek için şaftı elle döndürdü.
