Ürün ayrıntıları:
|
| mil çapı: | 12 mm ~ 70 mm | İkincil mühürleme: | NBR CA CE,SIC SIC |
|---|---|---|---|
| teslimat: | Daha Hızlı Teslimat Süresi | Türü: | Tek Yay |
| Tarzı: | Mekanik mühür | ||
| Vurgulamak: | Denizaltı Kanalizasyon Pompası Mekanik Mühür,Ebara Tsurumi mekanik mühür,Çift uçlu mekanik mühür |
||
Uygulama su pompası modeli eşleştirme tablosu
560D-14~16
560D-18~50
| Model | d1 ((mm) d3 | d7 | 1 | l2 | 1 3 | |
|
560D-14 560D-15 560D-16 560D-18 560D-19 560D-20 560D-25 560D-30 560D-35 560D-40 560D-45 560D-50 |
14 15 16 18 19 20 25 30 35 40 45 50 |
30 30 30 35 35 38 44 50 58 64 66 72 |
30 30 30 38 38 44 50 57 64 70 70 80 |
37 37 37 49 49 49 51 59 61 64 65 69 |
5 5 5 7 7 7 7 9 6 11 10 10 |
5 5 5 10 10 7 7 8 9 9 9 9 |

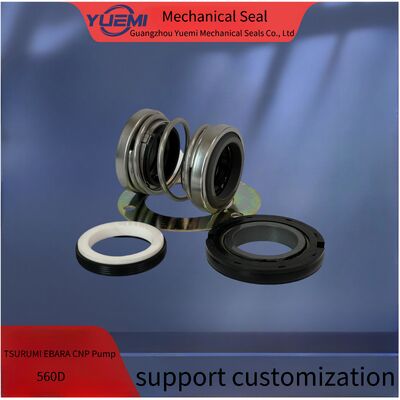

YM560D, çift yüzlü mekanik mühürleme yapısı, sabit koltukun iç kısmında sabitlenmiş bez tasarımı, mühürlemelerin çalışma basınç aralığını artırabilir.Sıvı üzerinde dönen ekipmanlarda yaygın olarak kullanılır., çamur ortamı
Çift yüzlü, dengesiz, büyük yay düzenlemesi.
Sabit koltuğun iç kısmında sabit bez tasarımı
Birincil halka ve metal parçada özel tasarım
Hazırlama:
1. Çaprağının dış çapı +-0.05mm toleransın içinde
2. Çukur boşluğu <0,1 mm
3Çubuk ucundaki yüzer <0,13 mm
4, O yüzüğünün üzerindeki şaftta keskin kenarlar yok
Not:
Kurulum sırasında, o yüzüğü kazımayın veya hasar vermeyin. Eğer bir şey hasar görürse, lütfen yeni bir tane almak için bizimle iletişime geçin.
Yapılarda kurulum:
1. Kartoş mühürünün tüm seti temizlenir ve satmadan önce sızıntı denemesinden tam olarak geçilir.Zarar görmemek için, parçaları çözmeyin ve tamir etmeden önce tekrar temizlemeyin.
2 Sütun ve ocağı arasındaki yerleştirme mesafesi dl h6 0.8, ve şaftın sonunda ön giriş olmalı. Vuruş pozisyonundaki şaftın dış çapı 01 0.2mm daha küçük olmalı, vida aşırı sıkışmaya karşı dayanmalı. Şaftı yağla yağlayın
3Patronun mühürünü pompa odasına yerleştir ve sonra:
A: Flanşın dört vida boğazını sıkılaştırarak, orta kesimin üstteki "G" deliğe girmesini sağlar.
B: Dört vida daha sıkı ayarlayın ve ocağın kolunu ocağın üzerine koyun.
C: Dört ölçüm levhasını çıkarın. Lütfen onları saklayın ve gelecekte kurulum ve
Çıkar.
D: Sıkışım ısısını ve sıvıyı akıtmak için orta lead_in borusunu "G" deliği ile bağlayın.
Pompa çalışırken mühürleme odasını akıtmak.
Not:
Montajı tamamlamak için, rotasyonları kontrol etmek için şaftı elle döndürdü.
