Ürün ayrıntıları:
|
| iz: | YUEMI | Görev: | Ebara Pompa |
|---|---|---|---|
| Destek: | Standart olmayan özelleştirme | mil çapı: | Ebara-16mm |
| Performans: | Aşınma ve Korozyon | Tarzı: | Tek Yay |
| Vurgulamak: | 20 mm Ebara Mekanik Mühür,16 mm Ebara Mekanik Mühür,Dengeli ebara pompası mekanik mühürleme |
||

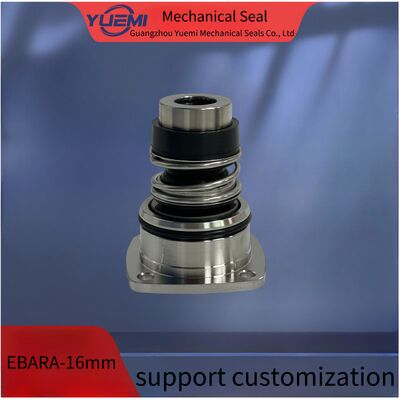

EVMS, EVMSG serisi pompaları için EBARA 25mm mekanik mühürleme
Malzeme:SIC/SIC/Fkm/304
Çubuk boyutu: 12mm 16mm 25mm
Diğer Ebara serisi pompaları için mekanik mühürler mevcuttur:
Pompa modeli:
JES - JE, JESX - JEX/AGA - AGC/CD, CDX, 2CDX/DWO, DWC/CM ((A-B-C-D) - CMR, CDA
PRA - PRN/SWS - SWT/COMPACT/MATRIX/CVM/MULTIGO/HVM/EVMG, EVM, EVML/
3M SERIES, 3S SERIES, 3P SERIES, 3PF SERIES/3LM SERIES, 3LS SERIES, 3LP SERIES, 3LPF SERIES
3D SERIES, 3DS SERIES, 3DP SERIES/MD, SB3, WINNER 4N, 4BHS, IDROGO
SF6, 6BHE ((L), 8BHE ((L) / OPTIMA, BEST ONE - BEST ONE VOX/BEST 2-5, RIGHT/DW - DW VOX
DS-DSF, DVS, DML-DMLV, DMLF-DMLVF, DL (W/C), DRD, EBAMIX, DRS/DUMPER (L)
D TANK, BEST BOX, SANIRELEV 11&22/Ego, Ego T, Ego ER, Ego B/MR B/MR S/LPS/ELINE, ELINED, LPC, LPCD
Teknik parametreler
| Sıcaklık | -30°C~+180°C |
| basınç | ≤2Mp a |
| Hız | ≤12m/s |
| Orta | Kimyasal hammaddeler |
Malzemeler
| Döner halka | SIC CAR CE TC |
| Durağan Yüzük |
SIC CAR CE TC |
| Bahar | SUS304/SUS316 |
| Sabit Koltuk | SUS304/SUS316 |
| İkincil mühür |
Fkm/EPDM |
| Döner halka tutucu | SUS304/SUS316 |
Hazırlama:
1. Çaprağının dış çapı +-0.05mm toleransın içinde
2. Çukur boşluğu <0,1 mm
3Çubuk ucundaki yüzer <0,13 mm
4, O yüzüğünün üzerindeki şaftta keskin kenarlar yok
Not:
Kurulum sırasında, o yüzüğü kazımayın veya hasar vermeyin. Eğer bir şey hasar görürse, lütfen yeni bir tane almak için bizimle iletişime geçin.
Yapılarda kurulum:
1. Kartoş mühürünün tüm seti temizlenir ve satmadan önce sızıntı denemesinden tam olarak geçilir.Zarar görmemek için, parçaları çözmeyin ve tamir etmeden önce tekrar temizlemeyin.
2 Sütun ve ocağı arasındaki yerleştirme mesafesi dl h6 0.8, ve şaftın sonunda ön giriş olmalı. Vuruş pozisyonundaki şaftın dış çapı 01 0.2mm daha küçük olmalı, vida aşırı sıkışmaya karşı dayanmalı. Şaftı yağla yağlayın
3Patronun mühürünü pompa odasına yerleştir ve sonra:
A: Flanşın dört vida boğazını sıkılaştırarak, orta kesimin üstteki "G" deliğe girmesini sağlar.
B: Dört vida daha sıkı ayarlayın ve ocağın kolunu ocağın üzerine koyun.
C: Dört ölçüm levhasını çıkarın. Lütfen onları saklayın ve gelecekte kurulum ve
Çıkar.
D: Sıkışım ısısını ve sıvıyı akıtmak için orta lead_in borusunu "G" deliği ile bağlayın.
Pompa çalışırken mühürleme odasını akıtmak.
Not:
Montajı tamamlamak için, rotasyonları kontrol etmek için şaftı elle döndürdü.
