Ürün ayrıntıları:
|
| Ürün: | 502 | İkincil mühürleme: | SIC CAR |
|---|---|---|---|
| Hizmet: | OEM Özelleştirilmiş Hizmetler | Yapı: | Derin oluk |
| Şaft boyutu: | 14mm~100mm | ||
| Vurgulamak: | John Crane su pompası mühürü,G60 Su pompası mühürü,G60 silikon karbid mühürleme |
||
Araçlar: Su, yağ ve zayıf-
koroziv ortamlar
Sıcaklık: -20°C - 120°C
Basınç: ≤2,5MPa
Hız:s15m/s
Malzemeler
Sabit halka: Seramik/Sic/TC
Rotary Ring: Karbon/Sic/TC
İkincil mühür:NBR/EPDM/Fkm
Yay ve Metal Parça: Paslanmaz Çelik

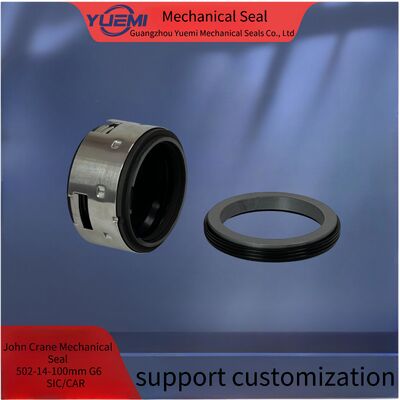

Mekanik Mühür Tip YM502, en iyi performans gösteren balon mühürlerinden biridir. Sıcak su pompalarında, endüstriyel pompalarda ve petrol kimyasal endüstrisinde kullanılmak için idealdir.
Tam kapalı elastomer balon tasarımı ile
Şafta oynamaya ve tükenmeye karşı duyarsız
Bellows iki yönlü ve sağlam sürücü nedeniyle bükülmemeli
Tek mühür ve tek yay
DIN24960 standardına uygun
Döner yüz
Karbon grafit, reçine sıvısı
Hazırlama:
1. Çaprağının dış çapı +-0.05mm toleransın içinde
2. Çukur boşluğu <0,1 mm
3Çubuk ucundaki yüzer <0,13 mm
4, O yüzüğünün üzerindeki şaftta keskin kenarlar yok
Not:
Kurulum sırasında, o yüzüğü kazımayın veya hasar vermeyin. Eğer bir şey hasar görürse, lütfen yeni bir tane almak için bizimle iletişime geçin.
Yapılarda kurulum:
1. Kartoş mühürünün tüm seti temizlenir ve satmadan önce sızıntı denemesinden tam olarak geçilir.Zarar görmemek için, parçaları çözmeyin ve tamir etmeden önce tekrar temizlemeyin.
2 Sütun ve ocağı arasındaki yerleştirme mesafesi dl h6 0.8, ve şaftın sonunda ön giriş olmalı. Vuruş pozisyonundaki şaftın dış çapı 01 0.2mm daha küçük olmalı, vida aşırı sıkışmaya karşı dayanmalı. Şaftı yağla yağlayın
3Patronun mühürünü pompa odasına yerleştir ve sonra:
A: Flanşın dört vida boğazını sıkılaştırarak, orta kesimin üstteki "G" deliğe girmesini sağlar.
B: Dört vida daha sıkı ayarlayın ve ocağın kolunu ocağın üzerine koyun.
C: Dört ölçüm levhasını çıkarın. Lütfen onları saklayın ve gelecekte kurulum ve
Çıkar.
D: Sıkışım ısısını ve sıvıyı akıtmak için orta lead_in borusunu "G" deliği ile bağlayın.
Pompa çalışırken mühürleme odasını akıtmak.
Not:
Montajı tamamlamak için, rotasyonları kontrol etmek için şaftı elle döndürdü.
