Ürün ayrıntıları:
|
| Görev: | Su Pompası | mil çapı: | EA520 |
|---|---|---|---|
| İkincil mühürleme: | Fkm NBR EPDM CE SIC | Anahtar kelimeler: | Bellows Su Pompası |
| Vurgulamak: | Özel su pompası mekanik mühürleme,EA520 Su pompası mekanik mühürleme,EA520 Balon mekanik mühürleme |
||

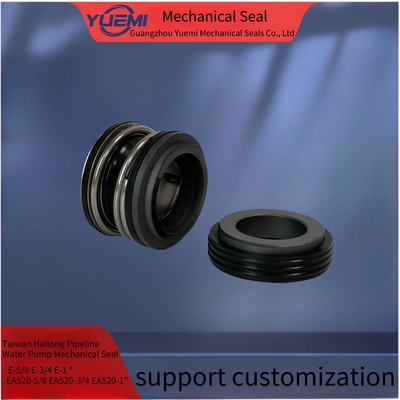

Bellows Su Pompası Mekanik Mühür E-5/8 E-3/4 E-1 "EA520-5/8 EA520-3/4 EA520-1"
| Model | d1 ((inç) | d7 | d3 | d6 | d2 | 11 | 13 |
| E-5/16" | 7.925 | 25.400 | 27.00 | 16.00 | 20.63 | 24.60 | 8.0 |
| E-3/8" | 9.520 | 22.225 | 23.80 | 14.30 | 17.42 | 22.22 | 6.2 |
| E-1/2" | 12.700 | 25.400 | 26.97 | 17.45 | 20.63 | 22.80 | 6.2 |
| E-5/8" | 15.875 | 30.100 | 30.94 | 20.63 | 23.80 | 26.50 | 8.7 |
| E-5/8"H | 15.875 | 31.750 | 30.94 | 20.63 | 23.80 | 30.00 | 10.3 |
| E-5/8"K | 15.875 | 31.750 | 30.94 | 20.63 | 23.80 | 28.50 | 10.3 |
| E-3/4"H | 19.050 | 34.925 | 34.11 | 23.80 | 26.87 | 30.00 | 10.3 |
| E-3/4"C | 19.050 | 34.925 | 34.11 | 23.80 | 26.87 | 28.50 | 10.3 |
| E-1" | 25.400 | 41.275 | 42.85 | 30.15 | 33.33 | 31.73 | 11.1 |
| E-11/8" | 28.575 | 44.45 | 46.00 | 33.50 | 36.50 | 31.75 | 11.1 |
Teknik parametreler
| Sıcaklık | -30°C~+200°C |
| basınç | ≤2Mp a |
| Hız | ≤10m/s |
| Orta | Su |
Malzemeler
| Döner halka | SiC/VIT |
| Durağan Yüzük | SiC/VIT |
| Bahar | SUS304/SUS316 |
| Sabit Koltuk | SUS304/SUS316 |
| İkincil mühür | Fkm/EPDM |
| Döner halka tutucu | SUS304/SUS316 |
Hazırlama:
1. Çaprağının dış çapı +-0.05mm toleransın içinde
2. Çukur boşluğu <0,1 mm
3Çubuk ucundaki yüzer <0,13 mm
4, O yüzüğünün üzerindeki şaftta keskin kenarlar yok
Not:
Kurulum sırasında, o yüzüğü kazımayın veya hasar vermeyin. Eğer bir şey hasar görürse, lütfen yeni bir tane almak için bizimle iletişime geçin.
Yapılarda kurulum:
1. Kartoş mühürünün tüm seti temizlenir ve satmadan önce sızıntı denemesinden tam olarak geçilir.Zarar görmemek için, parçaları çözmeyin ve tamir etmeden önce tekrar temizlemeyin.
2 Sütun ve ocağı arasındaki yerleştirme mesafesi dl h6 0.8, ve şaftın sonunda ön giriş olmalı. Vuruş pozisyonundaki şaftın dış çapı 01 0.2mm daha küçük olmalı, vida aşırı sıkışmaya karşı dayanmalı. Şaftı yağla yağlayın
3Patronun mühürünü pompa odasına yerleştir ve sonra:
A: Flanşın dört vida boğazını sıkılaştırarak, orta kesimin üstteki "G" deliğe girmesini sağlar.
B: Dört vida daha sıkı ayarlayın ve ocağın kolunu ocağın üzerine koyun.
C: Dört ölçüm levhasını çıkarın. Lütfen onları saklayın ve gelecekte kurulum ve
Çıkar.
D: Sıkışım ısısını ve sıvıyı akıtmak için orta lead_in borusunu "G" deliği ile bağlayın.
Pompa çalışırken mühürleme odasını akıtmak.
Not:
Montajı tamamlamak için, rotasyonları kontrol etmek için şaftı elle döndürdü.
