Ürün ayrıntıları:
|

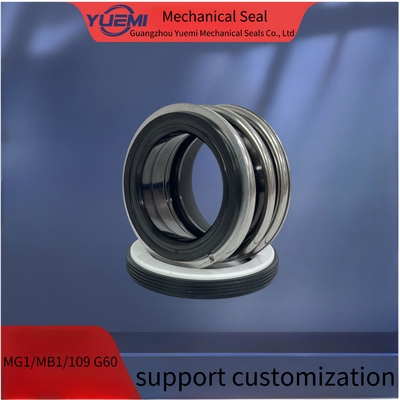

| iz: | YUEMI | Görev: | Kauçuk Bellow Seal |
|---|---|---|---|
| Kullanımı: | Dengesiz conta | mil çapı: | MG1-12mm-110mm |
| İkincil mühürleme: | CAR SIC TC CE/NBR EPDMFKM | Yenisiyle değiştirme: | Mg1 Değişimi |
| Vurgulamak: | Borgmann G60 Su pompası Mekanik mühür,100 mm Su pompası mekanik mühür,Borgmann G60 mech mühürleme pompası |
||
| d1 | d3 | d7 | d8 | d7-1 | 1 3 | l2 | 1 | 1 4 | 15 MG1 | l6 MG1S20 | 17 MG12 | 18 MG13 |
| 10 | 22 | 21 | 19.2 | 24.6 | 6.5 | 6.5 | 6 | 10 | 14.7 | 25.5 | 26 | 33.5 |
| 12 | 24.5 | 23 | 21.6 | 27.8 | 6.5 | 5.5 | 9 | 10 | 15.2 | 25.5 | 26 | 33.5 |
| 14 | 28 | 25 | 24.6 | 30.95 | 6.5 | 5.5 | 10.5 | 10 | 17.2 | 25.5 | 28.5 | 33.5 |
| 15 | 28 | 27 | 24.6 | 30.95 | 6.5 | 6.5 | 10.5 | 10 | 17.2 | 25.5 | 28.5 | 33.5 |
| 16 | 28 | 27 | 28 | 30.95 | 6.5 | 7.5 | 10.5 | 10 | 17.2 | 25.5 | 28.5 | 33.5 |
| 18 | 31.5 | 33 | 30 | 34.15 | 7.5 | 8 | 10.5 | 11.4 | 19.7 | 25.5 | 30.1 | 37.7 |
| 19 | 36.5 | 35 | 35 | 34.15 | 7.5 | 7.5 | 10.5 | 11.4 | 21.7 | 25.5 | 30.1 | 37.7 |
| 20 | 36.5 | 35 | 35 | 35.7 | 7.5 | 7.5 | 10.5 | 11.4 | 21.7 | 25.5 | 30.1 | 37.7 |
| 22 | 36.5 | 37 | 35 | 37.3 | 7.5 | 7.5 | 10.5 | 11.4 | 21.7 | 25.5 | 30.1 | 37.7 |
| 24 | 42 | 39 | 38 | 40.5 | 7.5 | 7.5 | 10.5 | 11.4 | 22.7 | 25.5 | 32.7 | 42.7 |
| 25 | 42 | 40 | 38 | 40.5 | 7.5 | 7.5 | 10.5 | 11.4 | 23.2 | 25.5 | 32.7 | 42.7 |
| 28 | 48.5 | 43 | 42 | 46.65 | 7.5 | 9 | 12 | 11.4 | 26.7 | 33.5 | 35.2 | 42.7 |
| 30 | 48.5 | 45 | 45 | 50.8 | 7.5 | 10.5 | 12 | 11.4 | 26.7 | 33.5 | 35.2 | 42.7 |
| 32 | 53 | 48 | 48 | 50.8 | 7.5 | 10.5 | 12 | 11.4 | 27.7 | 33.5 | 35.2 | 47.7 |
| 33 | 53 | 48 | 50 | 54 | 7.5 | 11 | 12 | 11.4 | 27.7 | 33.5 | 35.2 | 47.7 |
| 35 | 56.5 | 50 | 52 | 54 | 7.5 | 11 | 12 | 11.4 | 28.7 | 33.5 | 35.2 | 47.7 |
| 38 | 58.5 | 56 | 55 | 57.15 | 9 | 10.5 | 12 | 14 | 30.2 | 33.5 | 36.2 | 46.2 |
| 40 | 61.5 | 58 | 58 | 60.35 | 9 | 10.8 | 12 | 14 | 30.2 | 33.5 | 36.2 | 46.2 |
| 42 | 65 | 61 | 62 | 63.5 | 6 | 12 | 12 | 14 | 30.2 | 41.5 | 36.2 | 46.2 |
| 43 | 65 | 61 | 62 | 63.5 | 9 | 12 | 12 | 14 | 30.2 | 41.5 | 36.2 | 51.2 |
| 45 | 67.5 | 63 | 64 | 63.5 | 9 | 11.5 | 12 | 14 | 30.2 | 41.5 | 36.2 | 51.2 |
| 48 | 70 | 66 | 68.4 | 66.7 | 9 | 11.5 | 12 | 14 | 30.7 | 41.5 | 36.2 | 51.2 |
| 50 | 73.5 | 70 | 69.3 | 69.85 | 9.5 | 11.5 | 13.5 | 15 | 30.7 | 41.5 | 38.2 | 50.7 |
| 53 | 78 | 73 | 72.3 | 73.05 | 11 | 12.5 | 13.5 | 15 | 33.2 | 41.5 | 36.7 | 59.2 |
| 55 | 80.5 | 75 | 75.4 | 76.2 | 11 | 13.5 | 13.5 | 15 | 35.2 | 41.5 | 36.7 | 59.2 |
| 58 | 85 | 78 | 78.4 | 79.4 | 11 | 13.5 | 13.5 | 15 | 37.2 | 41.5 | 41.7 | 59.2 |
| 60 | 88 | 80 | 80.4 | 79.4 | 11 | 13.5 | 13.5 | 15 | 38.2 | 41.5 | 41.7 | 59.2 |
| 65 | 93 | 85 | 85.4 | 92.1 | 11 | 13 | 16 | 15 | 40.2 | 49.5 | 41.7 | 69.2 |
| 68 | 96 | 90 | 91.5 | 95.25 | 11.5 | 13.7 | 16 | 18 | 40.2 | 49.5 | 41.3 | 69 |
| 70 | 99 | 92 | 92 | 95.25 | 11.5 | 13 | 16 | 18 | 40.2 | 49.5 | 49 | 69 |
| 75 | 106.5 | 97 | 99 | 101.6 | 11.5 | 14 | 16 | 18 | 40.2 | 52.5 | 49 | 69 |
| 08 | 111.5 | 105 | 104 | 114.3 | 12 | 15 | 20 | 18.3 | 40.2 | 56.5 | 48.2 | 78.2 |
| 85 | 119.5 | 110 | 109 | 117.5 | 14 | 15 | 20 | 18.3 | 41.2 | 56.5 | 46.2 | 76.2 |
| 90 | 126.5 | 115 | 114 | 123.85 | 14 | 15 | 20 | 18.3 | 15.2 | 59.5 | 51.2 | 76.2 |
| 95 | 131.5 | 120 | 120.3 | 127 | 14 | 16 | 20 | 17.3 | 46.2 | 59.5 | 51.2 | 76.2 |
| 100 | 136.5 | 125 | 123.3 | 133.35 | 14 | 16 | 20 | 17.3 | 47.2 | 62.5 | 51.2 | 76.2 |
Pompalar:Elastomer İkincil Mühür kullanılabileceği her yerde, çoğu genel ve hafif kimyasal görev için santrifüj pompaları,yarıştırıcılar gibi tüm döner ekipman türleri.
Sıcaklık:-30°C~200°C
Basınç: ≤1.2Mpa
Hız: ≤12m/s
Tasarım özellikleri:
Elastomerik balonluk mühürleme tasarımı dahil
DIN24960'a uygun statkonary halka türleri ve
ISO3069,G60,G50,G6,G4,G9,G606,vb. ile birleştirilmiştir.
Teknik parametreler
| Sıcaklık | -30°C~+200°C |
| basınç | ≤0-0,8Mp a |
| Hız | ≤10m/s |
| Orta | Su |
Malzemeler
| Döner halka |
SiC/VIT |
| Durağan Yüzük |
SiC/VIT |
| Bahar | SUS304/SUS316 |
| Sabit Koltuk | SUS304/SUS316 |
| İkincil mühür |
Fkm/EPDM |
| Döner halka tutucu | SUS304/SUS316 |
Hazırlama:
1. Çaprağının dış çapı +-0.05mm toleransın içinde
2. Çukur boşluğu <0,1 mm
3Çubuk ucundaki yüzer <0,13 mm
4, O yüzüğünün üzerindeki şaftta keskin kenarlar yok
Not:
Kurulum sırasında, o yüzüğü kazımayın veya hasar vermeyin. Eğer bir şey hasar görürse, lütfen yeni bir tane almak için bizimle iletişime geçin.
Yapılarda kurulum:
1. Kartoş mühürünün tüm seti temizlenir ve satmadan önce sızıntı denemesinden tam olarak geçilir.Zarar görmemek için, parçaları çözmeyin ve tamir etmeden önce tekrar temizlemeyin.
2 Sütun ve ocağı arasındaki yerleştirme mesafesi dl h6 0.8, ve şaftın sonunda ön giriş olmalı. Vuruş pozisyonundaki şaftın dış çapı 01 0.2mm daha küçük olmalı, vida aşırı sıkışmaya karşı dayanmalı. Şaftı yağla yağlayın
3Patronun mühürünü pompa odasına yerleştir ve sonra:
A: Flanşın dört vida boğazını sıkılaştırarak, orta kesimin üstteki "G" deliğe girmesini sağlar.
B: Dört vida daha sıkı ayarlayın ve ocağın kolunu ocağın üzerine koyun.
C: Dört ölçüm levhasını çıkarın. Lütfen onları saklayın ve gelecekte kurulum ve
Çıkar.
D: Sıkışım ısısını ve sıvıyı akıtmak için orta lead_in borusunu "G" deliği ile bağlayın.
Pompa çalışırken mühürleme odasını akıtmak.
Not:
Montajı tamamlamak için, rotasyonları kontrol etmek için şaftı elle döndürdü.
