Temel Özellikler
- Yapı: Tek uç
- Basınç: Düşük basınçlı mekanik mühürler
- Hız: Genel Hız: Mekanik Mühür
- Sıcaklık: Genel sıcaklık Mekanik mühür
- Performans: Kullanım ve zayıf korozyon
- Standart: DIN24250, ISO3069, GB6556, EN12756
- Model NO.: 2100, AKA U4901 veya INT
- Denge: Dengelidir
- Spesifikasyon: İç çapı: 10 mm ila 100 mm
Ürünün Ayrıntılı Tanımı

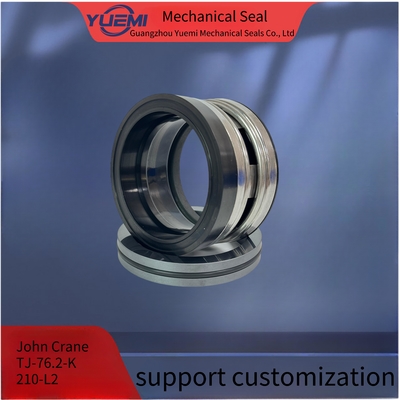

YL 2100, AKA U4901 veya INT, Merkezi sıvı/vakum pompaları, sualtı motorları, kompresörler ve yavaşlatıcılar için mekanik mühürleme
Yapısal özellikler:Tek uçlu, dengelenmiş, bağımsız dönme yönü, kauçuk çukur, çukurlu mekanik santral.Bu bileşen mühürleme kompakt bir yapıya ve iyi uyumluluğa sahiptir ve kurulması kolaydır. Bellow ve yay, mühürleme yüzlerine basınç telafi eder. Kauçuk bellow tasarımı, döner halkaların yüzebilirliğini arttırmak için radyal akışın önlenmesini sağlayabilir.
Endüstriyel Standartlar:DIN24250, ISO3069, GB6556, EN12756
Uygulama alanları:Temel olarak santrifugal pompalarda, vakum pompalarında, dalgalanan motorlarda, kompresörlerde, atık su arıtma, kimyasal mühendislik, eczane için karıştırma ekipmanlarında ve yavaşlatıcılarda kullanılır.Kağıt üretimi ve gıda işlemeBu bileşen John Crane'ın benzer ürüne alternatif olarak çalışabilir.
| Model |
d1 ((mm) |
d3 |
d7 |
11 |
12 |
13 |
14 |
| 2100-10 |
10 |
20 |
21 |
5 |
15.2 |
27.7 |
35.2 |
| 2100-12 |
12 |
22 |
23 |
6 |
15.2 |
26.7 |
34.2 |
| 2100-14 |
14 |
24 |
25 |
6 |
15.2 |
29.2 |
34.2 |
| 2100-15 |
15 |
25 |
26 |
6 |
15.2 |
29.2 |
34.2 |
| 2100-16 |
16 |
26 |
27 |
6 |
15.2 |
29.2 |
34.2 |
| 2100-18 |
18 |
32 |
33 |
6 |
20.2 |
31.7 |
39.2 |
| 2100-20 |
20 |
34 |
35 |
6 |
20.2 |
31.7 |
39.2 |
| 2100-22 |
22 |
36 |
37 |
6 |
20.2 |
31.7 |
39.2 |
| 2100-24 |
24 |
38 |
39 |
6 |
20.2 |
34.2 |
44.2 |
| 2100-25 |
25 |
39 |
40 |
6 |
20.2 |
34.2 |
44.2 |
| 2100-28 |
28 |
42 |
43 |
6 |
26.2 |
36.7 |
44.2 |
| 2100-30 |
30 |
44 |
45 |
7 |
26.2 |
35.7 |
43.2 |
| 2100-32 |
32 |
46 |
48 |
7 |
26.2 |
35.7 |
48.2 |
| 2100-33 |
33 |
47 |
48 |
7 |
26.2 |
35.7 |
48.2 |
| 2100-35 |
35 |
49 |
50 |
8 |
26.2 |
34.7 |
47.2 |
| 2100-38 |
38 |
54 |
56 |
8 |
30.2 |
37.2 |
47.2 |
| 2100-40 |
40 |
56 |
58 |
8 |
30.2 |
37.2 |
47.2 |
| 2100-43 |
43 |
59 |
61 |
8 |
30.2 |
37.2 |
52.2 |
| 2100-45 |
45 |
61 |
63 |
8 |
30.2 |
37.2 |
52.2 |
| 2100-48 |
48 |
64 |
66 |
10 |
30.2 |
35.2 |
50.2 |
| 2100-50 |
50 |
66 |
70 |
10 |
30.2 |
37.7 |
50.2 |
| 2100-53 |
53 |
69 |
73 |
10 |
30.2 |
37.7 |
60.2 |
| 2100-55 |
55 |
71 |
75 |
10 |
30.2 |
37.7 |
60.2 |
| 2100-58 |
58 |
78 |
78 |
10 |
33.2 |
42.7 |
60.2 |
| 2100-60 |
60 |
80 |
80 |
12 |
33.2 |
40.7 |
58.2 |
| 2100-63 |
63 |
83 |
83 |
12 |
33.2 |
40.7 |
58.2 |
| 2100-65 |
65 |
85 |
85 |
12 |
33.2 |
40.7 |
68.2 |
| 2100-68 |
68 |
88 |
90 |
12 |
33.2 |
40.7 |
68.2 |
| 2100-70 |
70 |
90 |
92 |
12 |
33.2 |
48.2 |
68.2 |
| 2100-75 |
75 |
99 |
97 |
12 |
40.2 |
48.2 |
68.2 |
| 2100-80 |
80 |
104 |
105 |
14 |
40.2 |
47.7 |
77.7 |
| 2100-85 |
85 |
109 |
110 |
14 |
40.2 |
47.7 |
77.7 |
| 2100-90 |
90 |
114 |
115 |
14 |
40.2 |
52.7 |
77.7 |
| 2100-95 |
95 |
119 |
120 |
14 |
40.2 |
52.7 |
77.7 |
| 2100-100 |
100 |
124 |
125 |
14 |
40.2 |
52.7 |
77.7 |
Teknik parametreler
| Sıcaklık |
-30°C~+200°C |
| basınç |
≤2Mp a |
| Hız |
≤10m/s |
| Orta |
Su |
Malzemeler
| Döner halka |
SiC/VIT
|
| Durağan Yüzük |
SiC/VIT
|
| Bahar |
SUS304/SUS316 |
| Sabit Koltuk |
SUS304/SUS316 |
| İkincil mühür |
Fkm/EPDM
|
| Döner halka tutucu |
SUS304/SUS316 |
Hazırlama:
1. Çaprağının dış çapı +-0.05mm toleransın içinde
2. Çukur boşluğu <0,1 mm
3Çubuk ucundaki yüzer <0,13 mm
4, O yüzüğünün üzerindeki şaftta keskin kenarlar yok
Not:
Kurulum sırasında, o yüzüğü kazımayın veya hasar vermeyin. Eğer bir şey hasar görürse, lütfen yeni bir tane almak için bizimle iletişime geçin.
Yapılarda kurulum:
1. Kartoş mühürünün tüm seti temizlenir ve satmadan önce sızıntı denemesinden tam olarak geçilir.Zarar görmemek için, parçaları çözmeyin ve tamir etmeden önce tekrar temizlemeyin.
2 Sütun ve ocağı arasındaki yerleştirme mesafesi dl h6 0.8, ve şaftın sonunda ön giriş olmalı. Vuruş pozisyonundaki şaftın dış çapı 01 0.2mm daha küçük olmalı, vida aşırı sıkışmaya karşı dayanmalı. Şaftı yağla yağlayın
3Patronun mühürünü pompa odasına yerleştir ve sonra:
A: Flanşın dört vida boğazını sıkılaştırarak, orta kesimin üstteki "G" deliğe girmesini sağlar.
B: Dört vida daha sıkı ayarlayın ve ocağın kolunu ocağın üzerine koyun.
C: Dört ölçüm levhasını çıkarın. Lütfen onları saklayın ve gelecekte kurulum ve
Çıkar.
D: Sıkışım ısısını ve sıvıyı akıtmak için orta lead_in borusunu "G" deliği ile bağlayın.
Pompa çalışırken mühürleme odasını akıtmak.
Not:
Montajı tamamlamak için, rotasyonları kontrol etmek için şaftı elle döndürdü.
Yüksek kaliteli ürünler ve hizmetler sağlamak için müşterilerimizle samimi bir şekilde çalışmak istiyoruz. Başarının anahtarı olan uzun süreli bir işbirliği ilişkisi kurmayı umuyoruz.
