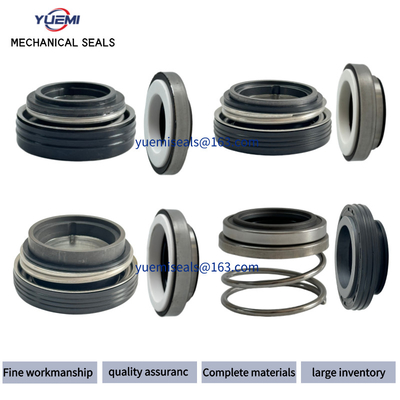

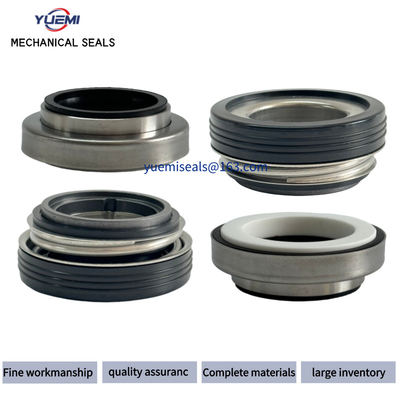

Ürün ayrıntıları:
|
| Ürün: | Özelleştirilebilir OEM su pompası contası | Conta Tipi: | Otomatik Soğutma Pompası |
|---|---|---|---|
| Model: | FTK | Mekanik mühür: | Çift Mühür |
| Tarzı: | FTK/560DA | Uygulama: | su pompaları |
| Örnek: | Değerlendirilebilir | ||
| Vurgulamak: | Motosiklet parçaları Mekanik mühür,Otomatik soğutma pompası Mekanik mühür,Pompa difüzörünün mekanik mühürlenmesi |
||
Çalışma sınırları
Basınç: ≤0.3MPa Döner
Hız: ≤4500r/min. Sıcaklık: -30°C+150°C
Ortam: Temiz su, deniz suyu, gaz motoru antifrizü
Döner Halka (Seramik/SiC)
Sabit halka (Plastik Karbon/Karbon/SiC)
Bahçe (SUS304/SUS316)
Sabit Koltuk (SUS304/SUS316)
İkincil mühür (NBR/EPDM/HNBR/VITON)
Döner halka tutucu (SUS304/SUS316/Q235-A)
| Model |
d(mm) 16 20 25 40 45 |
d1 | d | d, | ds | d | H1 | 6 | b | 14 | 1s |
|
TMFTK-16 TMFTK-20 TMFTK-25 TMFTK-40 TMFTK-45 |
18.2 21.2 26.4 41.2 46.3 |
41 45 52 75 80 |
41.5 43.8 51.0 75.0 80 |
23.0 27.0 30.5 50.5 55.5 |
33 38 47 65 73.8 |
26.5 29.0 34.5 48.6 53.0 |
75 7.0 7.0 12.0 16.0 |
10 10 13 21 21 |
9.0 12.0 145 15.6 16.0 |
5.0 5.8 85 13.0 13.0 |
Dökülebilir pompalar için çift mühür:
14MM 20MM 25MM 30MM 40MM 45MM Ebara ve Tsurumi
Ebara DS, DVS, DL, DL W/C dalgıç pompaları için A tip ((20mm, 25mm, 30mm, 35mm) çift mühürleme;
Ebara DL ve DL W/C dalgıç pompaları için A tipi ((40mm ve 45mm) çift mühürleme;
Ebara DML ve DMLV dalgıç pompaları için EAN tipi (30mm, 40mm ve 45mm) çift mühür, basamaklı bir şaft, bir ucun boyutu küçük ve diğer ucun boyutu daha büyüktür.

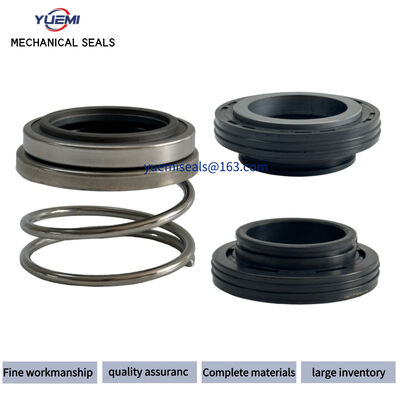

Aşağıda, Ebara DL ve DL W/C dalgıç pompaları için Tip A ((40mm ve 45mm) çift mühürlemenin resimleri verilmiştir:
A tipi (-40,-45)
| - Hayır, hayır. | Parça Adı | Malenal | |
| 1 | Paketleme | NBR Kauçuk | |
| 2 | Mühür yüzüğü | Karbon Grafit | |
| 3 | Yüzen Yüzük | Seramik | |
| 4 | Çöp yüzüğü | Yaylı çelik | |
| 5 | Çöp yüzüğü | Yaylı çelik | |
| 6 | Yüzen Yüzük | Silkon Kartide |
YMFTK-40 CE/CA/NBR YM560D-40C SIC/SIC/NBR YMFTK-45 CE/CA/NBR YM560D-45A SIC/SIC/NBR |
| 7 | Mühür yüzüğü | Siicon Cartide | |
| 8 | Bahar | Aisi 304 |
