Ürün ayrıntıları:
|
| Mühür türü: | M37G mühür | Ekstra Hizmet: | OEM açığız |
|---|---|---|---|
| Uygulama: | Su pompaları, santrifüj pompalar, dalgıç pompalar | Esco Pompa Contası: | Kollu ve Şimli Yaylı Conta |
| sabit halka: | seramik/sic/tc | Hizmet: | OEM HİZMETİ |
| Vurgulamak: | Su pompası Mekanik Mühür mühürü,M37g Tek Bahışlı Mekanik Çapı Sızdırması,M37 Tek Bahışlı Mekanik Çubuk Dükkanı |
||
Mekanik mühürlü çoklu yaylar, hemen hemen her endüstriyel sıvı ile ilgilenmek için çok çeşitli elastomerlerde mevcuttur.Tüm bileşenler birleştirilmiş bir yapı tasarımında bir snap halka ile bir arada tutulur ve yerinde kolayca onarılabilir..
Yüksek Kaliteli Mekanik Mühürler
Açıklama:
Yerine:
Sanayi pompaları için

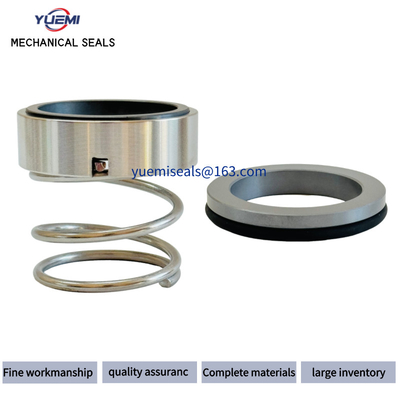

M37/M37G mühür
1İşlem koşulları:
Sıcaklık: -20oC - +180oC
Basınç: ≤1.0MPa
Hız: ≤15m/s
2Malzemeler:
Sabit halka: Seramik, Silikon Karbid, TC, Karbon
Döner halka: Karbon, Silikon Karbür, Çelik
İkincil mühür: NBR, EPDM, Viton
Yaylar ve Metal Parçalar: Çelik
3Koltuk tipi:
Standart: G9
Alternatif: G6, G4, G13
4Uygulamalar: Temiz su, kanalizasyon suyu, yağ ve diğer orta derecede koroziv sıvılar
| Çalışma koşulları: | |
| Sıcaklık: | -50oC+200'e kadaroC |
| Basınç: | ≤1,0MPa |
| Hız: | ≤20m/s |
| Malzemeler: | Sic/sic |
| Dümdüz yüzük: | Q2,B,U2 |
| Döner halka: | U22,Q22 |
| İkincil mühür: | P,E,V,Aflas |
| Yaylar ve Metal Parçalar: | F, G |
| Uygulamalar: | Temiz su, kanalizasyon suyu, Petrol ve diğer orta derecede koroziv sıvılar |
| -M37G Boyutlar ((mm) | |||||||||
| Boyut | d | D3 | D6 | D7 | D8 | L3 | L31 | L4 | L8 |
| 10 | 10.0 | 20.0 | 17.0 | 21.0 | 3.0 | 16.9 | - | 10.0 | 17.5 |
| 12 | 12.0 | 220 | 19.0 | 23.0 | 3.0 | 17.4 | - | 10.0 | 17.5 |
| 14 | 14.0 | 24.0 | 21.0 | 25.0 | 3.0 | 17.4 | 16.5 | 10.0 | 17.5 |
| 16 | 16.0 | 26.0 | 23.0 | 27.0 | 3.0 | 19.5 | 16.5 | 10.0 | 17.5 |
| 18 | 18.0 | 31.0 | 27.0 | 33.0 | 3.0 | 20.5 | 18.0 | 11.5 | 19.5 |
| 20 | 20.0 | 34.0 | 29.0 | 35.0 | 3.0 | 22.0 | 19.0 | 11.5 | 19.5 |
| 22 | 22.0 | 36.0 | 31.0 | 37.0 | 3.0 | 23.5 | 20.5 | 11.5 | 19.5 |
| 24 | 24.0 | 38.0 | 33.0 | 39.0 | 3.0 | 25.0 | 22.0 | 11.5 | 19.5 |
| 25 | 25.0 | 39.0 | 34.0 | 40.0 | 3.0 | 26.5 | 23.5 | 11.5 | 19.5 |
| 28 | 28.0 | 42.0 | 37.0 | 43.0 | 3.0 | 26.5 | 24.5 | 11.5 | 19.5 |
| 30 | 30.0 | 44.0 | 39.0 | 45.0 | 3.0 | 25.0 | 24.5 | 11.5 | 19.5 |
| 32 | 32.0 | 46.0 | 42.0 | 48.0 | 3.0 | 28.5 | 28.0 | 11.5 | 19.5 |
| 33 | 33.0 | 47.0 | 42.0 | 48.0 | 3.0 | - | - | 11.5 | 19.5 |
| 35 | 35.0 | 49.0 | 44.0 | 50.0 | 3.0 | 28.5 | 28.0 | 11.5 | 19.5 |
| 38 | 38.0 | 54.0 | 49.0 | 56.0 | 4.0 | 32.2 | 31.0 | 14.0 | 220 |
| 40 | 40.0 | 56.0 | 51.0 | 58.0 | 4.0 | 34.7 | 34.0 | 14.0 | 22.0 |
| 43 | 43.0 | 59.0 | 54.0 | 61.0 | 4.0 | - | - Hayır. | 14.0 | 22.0 |
| 45 | 45.0 | 61.0 | 56.0 | 63.0 | 4.0 | 39.2 | 36.5 | 14.0 | 22.0 |
| 48 | 48.0 | 64.0 | 59.0 | 66.0 | 4.0 | 44.7 | 42.0 | 14.0 | 220 |
| 50 | 50.0 | 66.0 | 62.0 | 70.0 | 4.0 | 45.7 | 43.0 | 15.0 | 23.0 |
| 53 | 53.0 | 0.69 | 65.0 | 73.0 | 4.0 | - | - | 15.0 | 23.0 |
| 55 | 55.0 | 71.0 | 67.0 | 75.0 | 4.0 | 49.0 | 47.0 | 15.0 | 23.0 |
| 58 | 58.0 | 78.0 | 70.0 | 78.0 | 4.0 | 52.0 | 50.0 | 15.0 | 23.0 |
| 60 | 60.0 | 79.0 | 720 | 80.0 | 4.0 | 53.0 | 51.0 | 15.0 | 23.0 |
| 63 | 63.0 | 83.0 | 75.0 | 83.0 | 4.0 | - | - Hayır. | 15.0 | 23.0 |
| 65 | 65.0 | 85.0 | 77.0 | 85.0 | 4.0 | 54.3 | 52.0 | 15.0 | 23.0 |
| 68 | 68.0 | 88.0 | 81.0 | 90.0 | 4.0 | 55.3 | 52.7 | 18.0 | 26.0 |
| 70 | 70.0 | 90.0 | 83.0 | 92.0 | 4.0 | 56.3 | 54.0 | 18.0 | 26.0 |
| 75 | 75.0 | 98.0 | 88.0 | 97.0 | 4.0 | 56.3 | 54.0 | 18.0 | 26.0 |
| 80 | 80.0 | 103.0 | 95.0 | 105.0 | 4.0 | 59.3 | 58.0 | 18.2 | 26.2 |
